A / D 変換機 / 電圧データロガー

電圧信号を測定・記録するデータロガー

VR-71

VR-71

電圧信号を測定・記録するデータロガーです。
測定範囲はDC±15Vで、1〜5V、4〜20mA等計装信号、各種センサーの出力信号を記録できます。
主な特徴として任意単位表示機能があり、電圧信号を任意の単位に変換して表示できます。


特徴

1台で2チャンネルの測定・記録
データ容量:8000×2チャンネル
電池2本で約9ヶ月の連続動作
20通りの記録間隔・最短は0.02秒
任意単位表示機能
信頼のバックアップ機能
データコレクタTR/RTR-57Uを使用してその場でデータの収集が可能

使用事例

1〜5V、4〜20mAの計装信号の記録。
各種センサ、計測装置の出力信号の記録。
圧力、水位、ph、濃度、濁度、他。
電気回路の電圧管理。

製品仕様
測定要素 電圧
チャンネル数 2チャンネル(GND共通)
測定範囲 レンジ:±1,2,6,15Vオートレンジ/固定レンジ
測定制度 ±0.5% +5dgt.(20℃±10℃)
分解能 MIN 1mV
記録間隔 0.02秒〜60分間隔の合計20通りから選択
記録容量 8000データ×2チャンネル
記録モード エンドレスモード/ワンタイムモード
表示 測定値・記録状態・時刻・メモリ残量・電池寿命警告・単位
電源 単4アルカリ電池(LR03) 2本
電池寿命 約5〜9ヶ月
通信方式 シリアル通信(RS-232C)
本体寸法 H55mm×W88mm×D24mm
本体質量 約93g(電池2本を含む)
本体動作環境 温度:0〜50℃ 湿度:90%HR以下(結露しないこと)
防水性能
付属入力ケーブル 入力ケーブル2本(VR-7101)
付属品 取扱説明書・ソフトウェア一式・通信ケーブル×1本・単4アルカリ電池×2本
その他 オプションの4-20mA用プロープ(VR-7103)で電流の測定が可能です
対応ソフト動作OS Windows 98SE/Me/2000/XP/Vista

※ Windows 2000/XP/Vistaがインストールされたパソコンでは、アドミニストレータの権限が必要です。

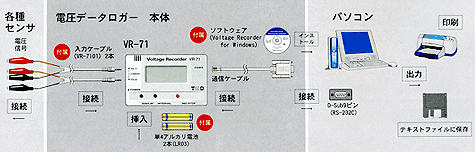

製品構成
製品構成
オプション

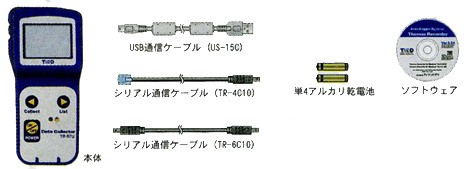

データコレクタ:TR-57U
壁面アタッチメント:TR-00K2

 付属 ビス2本・両面テープ1枚

ビス
シリアル通信ケーブル:TR-4C10 (TR/RTR-57Cとの通信に必要です)

 ケーブル長:1m

ケーブル
拡張ユニット:VR-00P1

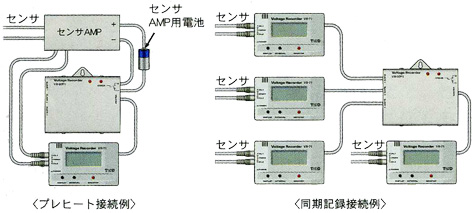

拡張ユニットにより、接続したVR-71の記録のタイミングに合わせてセンサー等の電源へON/OFFの信号を出力するプレヒート機能と、最大4台までのVR-71を同期記録させる同期記録機能が利用できます。

  • プレヒート出力端子接点容量:DC30V 100mA ON抵抗:MAX15Ω
  • 電源:単3アルカリ電池(LR6)1本
  • 質量:約230g(単3アルカリ電池1本含む)
  • 付属品:ユニット接続ケーブル2本(VR-1C01(15cm)1本,VR-C10(1m)1本)
          壁面アタッチメント(TR-00K2)1個,単3アルカリ電池(LR6)1本
オプションセンサ

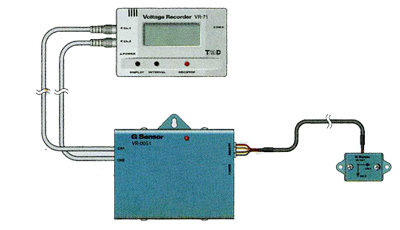

2軸加速度Gセンサ:VR-00S1

2軸(X,Y)の加速度を測定し、VR-71へ出力します
2現象の加速度を同時に記録できますので、移動体の運動解析などに最適です。

  • 出力:電圧2チャンネル
  • 測定範囲:±2g(±19.62m/s²)
  • 精度:±5%±20mg(25℃において)
  • 温度ドリフト:TYP.±2mg/℃
  • 対衝撃:±500g(センサ部)
  • 寸法:本体部:H72×W95.5×D23.5mm(突起部除く)
    センサ部:H22.5×W28×D9.5mm(突起部除く)
  • 質量:本体部:約120g(単3アルカリ電池2本含む)
  • 動作環境:温度:0〜50℃・湿度:90%RH以下(結露しないこと)
  • 電源:単3アルカリ電池(LR6)2本
  • 電池寿命:連続動作で1ヶ月
  • 付属品:センサ部(VR-0GS1)1個・接続ケーブル(VR-0GC1ケーブル長:約1.5m)1本
          壁面アタッチメント(TR-00K2)1個・取扱説明書(保障書)1部
入力ケーブル:VR-7101

 ケーブル長:約1m

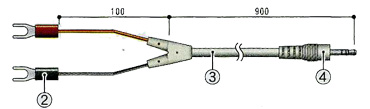

入力ケーブル:VR-7102

 ケーブル長:約1m

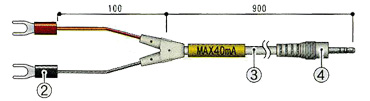

4-20mAプローブ:VR-7103
  • 最大入力電流:MAX40mA
  • 内部抵抗:100Ω
  • 出力:20mA時2V/40mA時0.4V
  • 変換精度:0.5%
  • ケーブル長:約1m
センサ延長ケーブル:TR-1C30
  • ケーブル長:3m
  • 耐熱温度:-25〜60℃

材料 1:クリップ 2:M3.5圧着端子 3:塩化ビニール被覆電線 4:ステレオミニジャック(φ2.5)
