ロータリースイッチやポテンションメータ等の 回転トルク・角度測定器
概要
最近、カーエアコン、オーディオ等に使用されているロータリースイッチ・ボリューム等の回転時の角度とトルクを測定するフィーリングテスタを行う試験装置の要望があり開発された測定器です
回転トルク・角度測定器
本体の基本仕様
| 1 | 型式 | TR-200特 |
| 2 | 最大トルク | 200mN-m |
| 3 | トルク表示 |
Aレンジ 200.0mN-m(最小単位0.1mN-m) Bレンジ 500.0mN-m(最小単位0.01mN-m) (注) パソコン内ではN-m,cN-m,mN-m,gf-cm,kgf-cm,kgf-mの単位の表示もできます。 |
| 4 | 角度表示 |
±400.0deg(パソコンでのデータ処理は、最小単位0.01degを表示します。) コントローラの表示は次のように表示します。 0〜99.99degまで最小単位表示0.01deg 100.0〜400degまで最小単位表示0.1deg 但し、最大回転範囲：400deg |
| 5 | 回転速度 |
1〜100rpm可変 (60sec〜0.6sec/rev) |
| 6 | 上下動(手動ハンドル) |
ストローク 235mm 2mm/ハンドル1rev |
| 7 | X-Yテーブル |
X軸 (左右) ±130mm Y軸 (前後) ±70mm |
| 8 | 保護装置 |
(a)オーバートルク保護装置 (b)非常停止ボタン |
| 9 | 制御機能 | 制御設定ソフト(PCコンパレータ)使用 |
| 10 | 電源 | AC 100V 5A |
往復繰り返し運転
制御設定ソフト(PCコンパレータ)で操作範囲を決め、モードで繰り返し運転ができます。
測定前のなじみ運転時使用します。
データ処理ソフト
データ処理ソフトはISP-IVをベースに下記の処理ができるよう改造します。

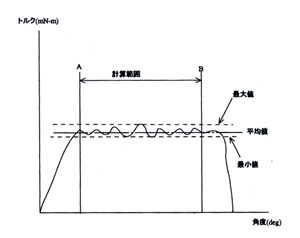

取り込み画面にはリアルタイムでトルク・角度曲線が描画されます。
1.ノッチの最大値の測算出
2.トルクの平均値の算出
